Vysokotlaká hadice a montáž

A vysokotlaká hadice a montáž Obecně se skládá z těla hadice, vnitřní vložky, vrstvy výztuže, vnějšího pláště a rychlých konektorů na obou koncích. Jeho hlavní funkcí je transportovat kapalinu nebo plyn pod vysokým tlakem, udržovat stabilní tok média a mít během dlouhodobého používání mít odolnost proti tlaku, odolnost proti opotřebení, odolnost proti korozi a další vlastnosti.
Tělo hadice je „kostra“ celé vysokotlaké hadice a obvykle se skládá z více vrstev kompozitních materiálů. Nejběžnějšími materiály vnější vrstvy jsou PVC syntetické materiály, TPE, PU nebo olejový syntetický guma. Tyto materiály mají charakteristiky dobré flexibility, odolnosti proti povětrnostním povětrnostem, silné odolnosti oleje a odolnosti proti opotřebení. Mohou udržovat stabilní výkon ve vysoké teplotě, vysoké vlhkosti nebo mastném prostředí a není snadné je prasknout, ztvrdnout nebo korodovat. Nejvnitřnější vrstvou hadice je vrstva podšívky, která je v přímém kontaktu s kapalinou nebo plynem a musí mít extrémně silnou odolnost proti korozi a nízké tření. Vysoce kvalitní hadice obvykle používají chemicky ošetřené syntetické materiály PTFE, EPDM nebo potraviny, aby se zabránilo kontaminované tekutině během přenosu, přičemž se snižuje odolnost proti toku a zlepšuje účinnost přenosu. Hladká struktura vnitřní stěny může navíc zabránit zbytku média, škálování a ucpávání a je zvláště vhodná pro kapalné systémy obsahující olej, silnou kyselinu a alkálii nebo suspendované částice.
Klíč ke stabilnímu provozu vysokotlakých hadic v prostředích s pracovními tlaky desítek MPa nebo dokonce vyšších leží ve vrstvě vyztužení uprostřed. Tato část obecně přijímá vysoce pevnou ocelovou nebo spirálovou ocelovou vinutí dráty, která tvoří hustou strukturu síťoviny skrz rozložený prokládání, aby účinně odolával vnějšímu napětí, vnitřním expanznímu tlaku a opakovanému nárazovému zatížení. Vrstva ocelového drátu také určuje „úroveň pracovního tlaku“ a „tlak prasknutí“ hadice. Za normálních okolností má dvouvrstvá pletená struktura odolávat mnohem vyššímu tlaku než jedna vrstva a má lepší flexibilitu a poloměr ohýbání. Je široce používán v hydraulických strojích, strojírenském vybavení a systémech čištění vysoké intenzity.
Vnější pouzdro je ochrannou bariérou pro celou hadici, zejména za odolnost proti poškození hadice z vnějšího prostředí, včetně ultrafialového záření, mechanického opotřebení, chemické koroze, vniknutí vodní páry a tepelného stárnutí. Materiál je obvykle syntetický gumový povlak nebo vláknitá pletená kompozitní vrstva a povrch bude také doprovázen protiskluzovou texturou nebo identifikací barev podle účelu, aby se rychle identifikoval účel nebo tlakovou úroveň ve složitých staveništích nebo průmyslových workshopech.

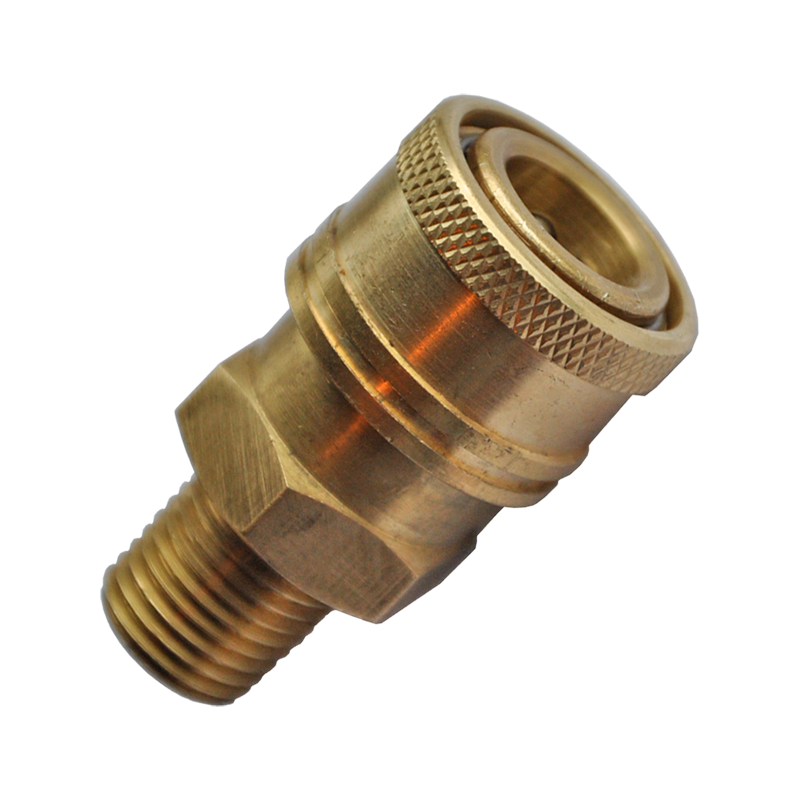

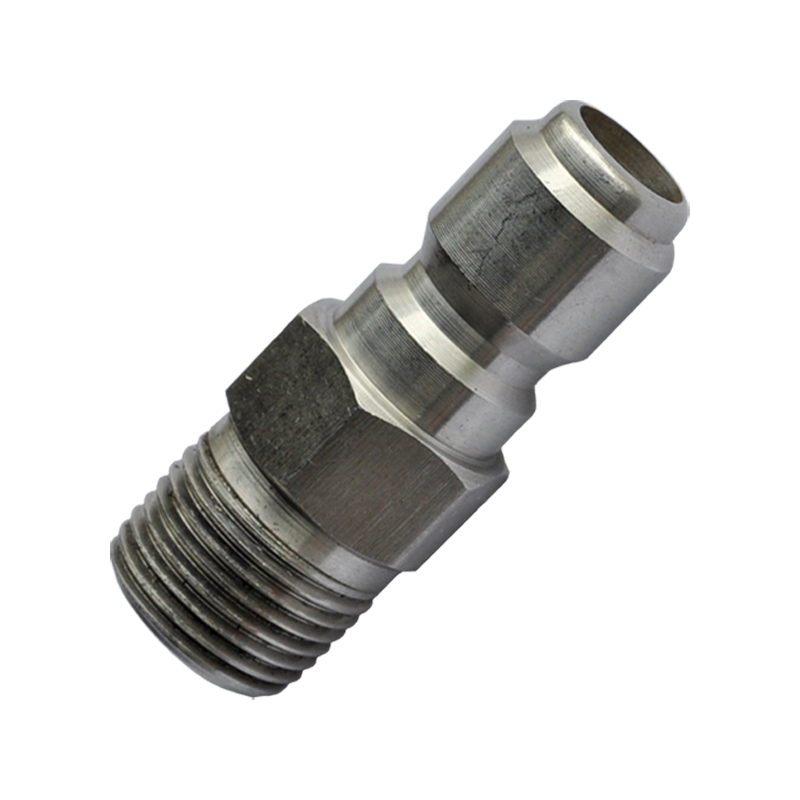

Sestava konektoru na obou koncích vysokotlaké hadice je jednou z nejdůležitějších těsnicích částí v celém tekutém systému. Obecně se vyrábí z mosazi, nerezové oceli nebo uhlíkového oceli galvanizovaného materiálu. Jeho hlavní funkcí je dosáhnout rychlého připojení a demontáže hadice s tělem čerpadla, vodní pistoli, chlopní, tryskou a dalším zařízením.

Prodlužovací hadice pro prodlužování voda na vozidlo: Tento typ hadice se široce používá ve vysokotlakých pračkách vozu pro připojení vodní pistole a hlavního stroje pračky pro rozšíření pracovního poloměru. Obvykle je vyrobena z vysoce pevných PVC, nylonových pletení nebo třívrstvých kompozitních materiálů s dobrou anti-twistingovou a flexibilitou. Aby se zlepšila přizpůsobivost a utěsnění, jsou univerzální rychlé konektory vybaveny na obou koncích hadice, většinou z mědi nebo nerezové oceli, aby se zabránilo úniku vody a tlaku.
Vynikající výhody hadice prodloužení vozidla jsou lehkost, flexibilita a není snadné uzelit. Uživatelé mohou flexibilně čistit tělo, zemi nebo rohy automobilu bez přesunu hlavního stroje. Současně díky jeho rezistenci na UV záření, anti-aging a anti-korozní charakteristika je vhodná pro venkovní nebo deštivé, zaprášené prostředí, zlepšení účinnosti čištění a provozní pohodlí.

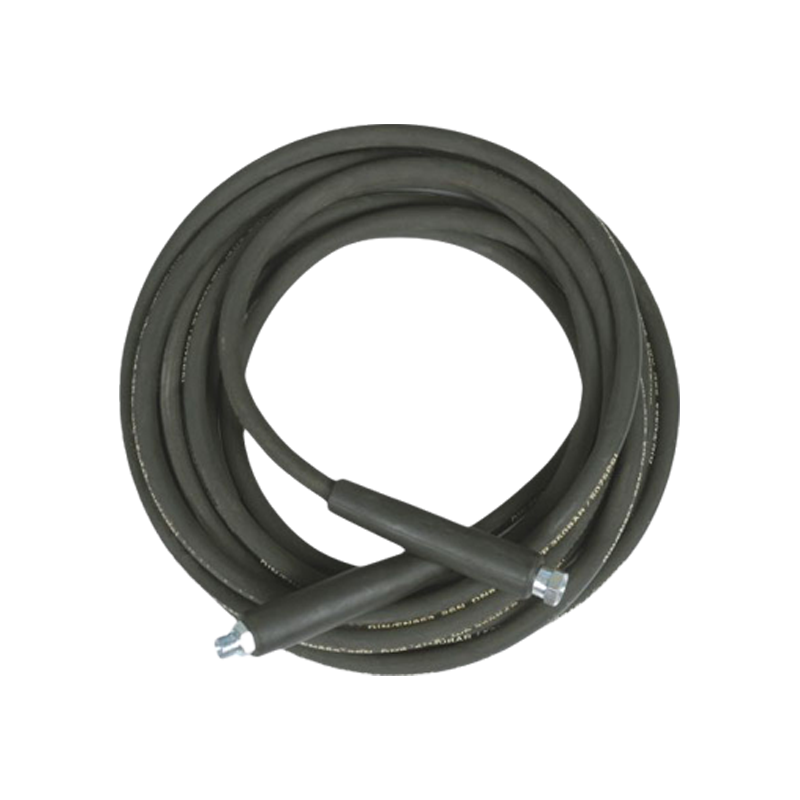

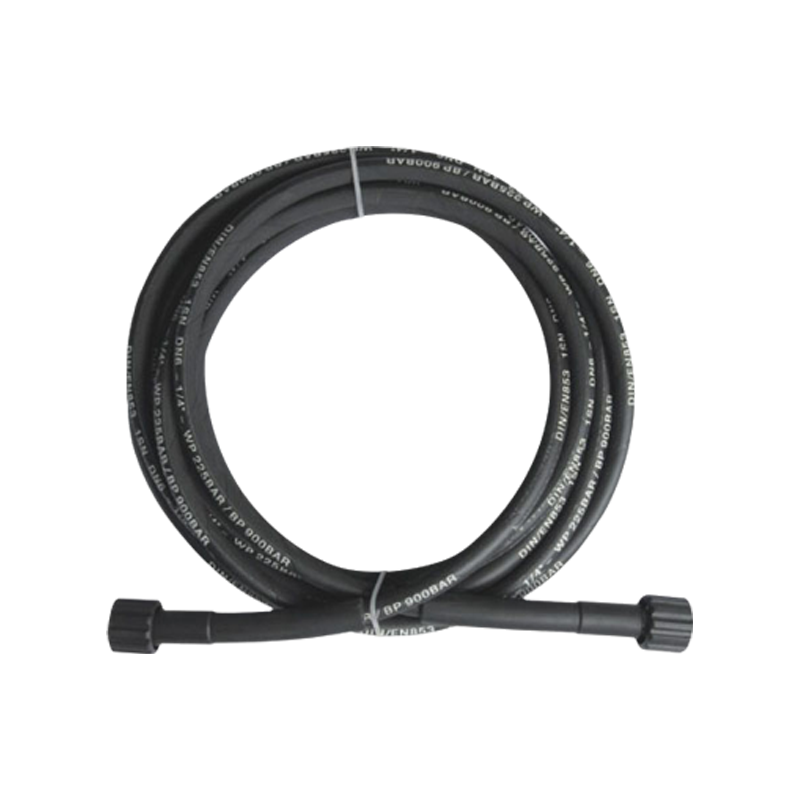

Vysokotlaká gumová hadice: Tento typ se používá hlavně v hydraulických přenosových systémech, průmyslovém čisticím zařízení a stavebních strojích. Jedná se o nejosobnější a nejběžnější typ vysokotlaké hadice v průmyslových aplikacích. Její materiál je obecně syntetickou gumou odolný vůči oleji, odolným vůči kyselině a alkalii. Vnitřní vrstva je hladká, aby se zlepšila účinnost průchodu tekutin. Střed je vyztužen ocelovým drátěným pletenou vrstvou a vnější vrstva je pokryta gumou proti opotřebení, aby se zabránilo fyzickému poškození a stárnutí prostředí.
Vysokotlaká gumová hadice podporuje vyšší pracovní tlak (obvykle 25MPA ~ 100MPA), má odolnost proti nárazu, vysokou teplotu a odolnost proti vysokému tlaku a je široce používána v těžkých scénách, jako jsou těžební zařízení, injekční lisovací stroje, zvedací operace a hydraulické ramena. Jeho tuhý a flexibilní strukturální design mu umožňuje udržovat sílu a přitom má stále určitý stupeň flexibility, kterou lze snadno položit a instalovat.

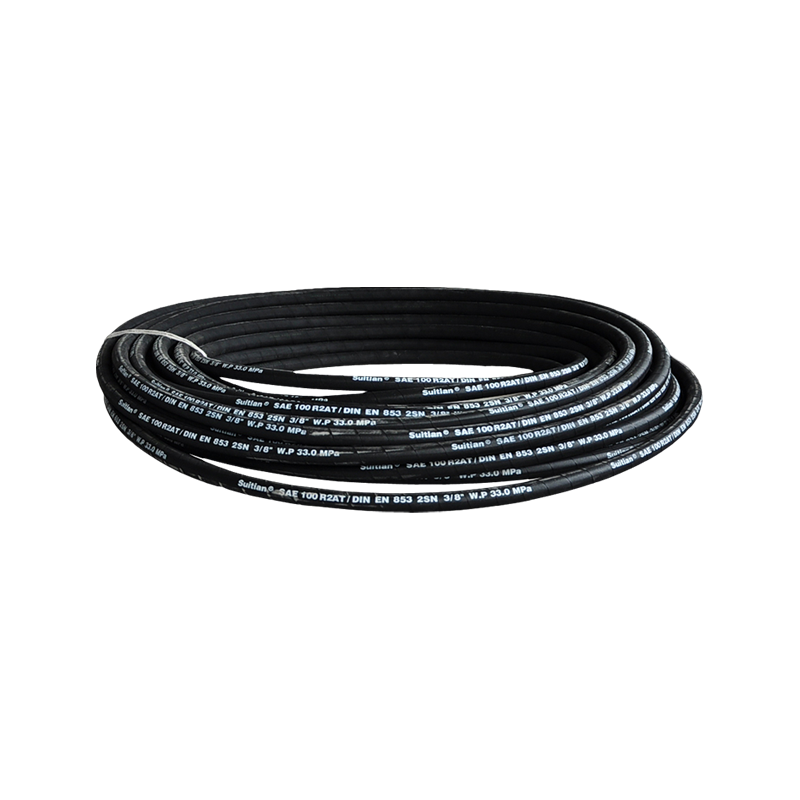

Hydraulická dvojitá pletená hadice: Jedná se o průmyslovou hadici navrženou speciálně pro hydraulické systémy ultra vysokých tlaků. Ve srovnání s běžnou jednovrstvou ocelovou šplhanou hadicí přidává její struktura dvě vrstvy prokládaných vysoce pevných ocelových vodičů, které účinně zlepšují celkovou pevnost v tlaku a odolnost proti vnějšímu nárazu a je vhodná pro systémy s požadavky na tlak přesahující 3500psi (asi 25 MPA).
Hydraulická dvojitá pletená hadice se běžně používá ve strojírenských strojích, olejovém vrtání, pozemním vybavení letiště a průmyslové automatizaci, zejména v místech s malými prostory, komplexními ohyby a častými klouby. Její gumová podšívka má vynikající odolnost proti oleji a odolnost proti chemické korozi a může fungovat stabilně i ve vysoké teplotě, vysokém oleji, vysoké kyselině a alkaliích nebo organických rozpouštědlech.

1. Silná odolnost proti tlaku
Nejvýznamnější technická hodnota vysokotlaké hadice se odráží v její vynikající tlakové odolnosti. Aby se odolala nepřetržitému vysokotlakému průtoku vody, přenosu hydraulického oleje nebo plynu, jeho vnitřní struktura obvykle využívá vysoce pevnou ocelovou pletenou nebo spirálovou navíjecí vyztuženou vrstvu, kombinované s flexibilní, ale silnou gumovou nebo termoplastickou kompozitní vnější vrstvou, aby vytvořila stabilní strukturu „měkkosti s tuhostí“. Tento vícevrstvý kompozitní systém může nejen účinně zabránit, aby se hadice rozšiřovala, deformovala nebo prasklo pod vysokým tlakem, ale také snižovat riziko prasknutí potrubí způsobené okamžitým tlakovým kolísáním (jako je počáteční šok, tlakový odskok atd.). Různé úrovně pracovního tlaku odpovídají počtu a uspořádání ocelových vodičů různých úrovní pevnosti. Průmyslový standard často vyžaduje, aby prasklý tlak hadice byl více než 3-4násobek pracovního tlaku, aby zanechal dostatečnou bezpečnostní redundanci. Proto, zda ve scénách, jako jsou strojírenské stroje, hydraulické systémy nebo vysokotlaké čisticí prostředky, je výběr vysokotlakých vysokotlakých hadic odolných proti tlaku předpokladem pro zajištění nepřetržitého a bezpečného provozu systému.
2. koexistence flexibility a anti-zatahování
V tradičních pojmech je „tlaková odolnost“ často spojena s „rigiditou“, ale v tomto omezení se prolomila moderní vysokotlaká hadická technologie. Na základě splnění požadavků na sílu přijetím vnější kůže měkké gumy, konstrukcí zvlněné struktury a flexibilní vnitřní výstelkou má hadice dobrou flexibilitu a ohýbatelnost při zachování určité tuhosti.
Tato konstrukční výhoda je zvláště vhodná pro komplexní prostorové kabeláž a více mobilních operací: hadice se neztuhne, odrazí nebo zamotá, když je zabalena za rohem v malém prostoru, omotaná kolem potrubí v zařízení dílny nebo volně při mytí karoserie vozu. Zároveň může hadice s léčbou anti-torze účinně zabránit vinutí a kroužení, výrazně zlepšit plynulost a bezpečnost používání a snížit možnost zlomení nebo komprese v důsledku kroucení.
3. vysoká odolnost proti povětrnostním povětrnostem
Vysokotlaké hadice se většinou používají ve venkovních nebo vysokých intenzivních pracovních podmínkách, jako jsou staveniště, těžební stroje, vysokotlaké mytí automobilů, zemědělské stříkání atd. Vnější prostředí je často doprovázeno silným ultrafialovým paprskem, erozí deště, dešťová eroze, dešťová eroze, dešťová eroze. Proto jeho vnější pochva musí mít extrémně vysokou odolnost proti povětrnostním vlivům.
Vysoce kvalitní vysokotlaké hadice obvykle používají materiály odolné proti stárnutí a korozi, jako jsou EPDM, NBR nebo TPU. Tyto materiály mohou nejen účinně odolávat zvlnění způsobeným slunečním světlem, ale také udržovat stejnou strukturu po dlouhou dobu ve zvláštních korozivních prostředích, jako jsou chemické rostliny, ropná pole a potravinářské továrny. Současně některé modely také přidávají antistatická činidla, povlaky odolné proti výbuchu, refláři hoření atd., Aby uspokojily potřeby vysoké úrovně bezpečnosti.
4. kompatibilita vícerozměrného rozhraní
Jako médium pro připojení systému ovlivňuje kompatibilita a standardizace konektorů na obou koncích vysokotlaké hadice přímo účinnost sestavení a pozdější pohodlí údržby mezi zařízením. Aktuální komponenty hadice hlavního proudu přijímají design mezinárodního standardního rozhraní, včetně vlákna M22 × 1,5, rozhraní G1/4, G3/8 BSP, konektoru rychlého plug-in, amerického NPT vlákna, standardu DIN, JIC standardu a dalších přizpůsobených specifikací.
Tato standardní rozhraní mohou dosáhnout bezproblémového dokování s různými značkami vybavení, jako jsou Karcher, Bosch, Husqvarna, Lavor, Nilfisk atd., Bez potřeby dalších převodníků. Uživatelé musí pouze vybrat odpovídající specifikace, aby se připojili k jednomu kliknutí. Zároveň je hadicový port vybaven protiskluzovými drážkami, odolnými O-kroužky odolnými proti únikům, otočnými klouby a dalšími strukturami, aby se dále zlepšilo těsnění a bezpečnost, a zabrání se uvolnění nebo úniku při vysokotlakém šoku. .
